強度計算・実践への一歩
ラーメンの計算

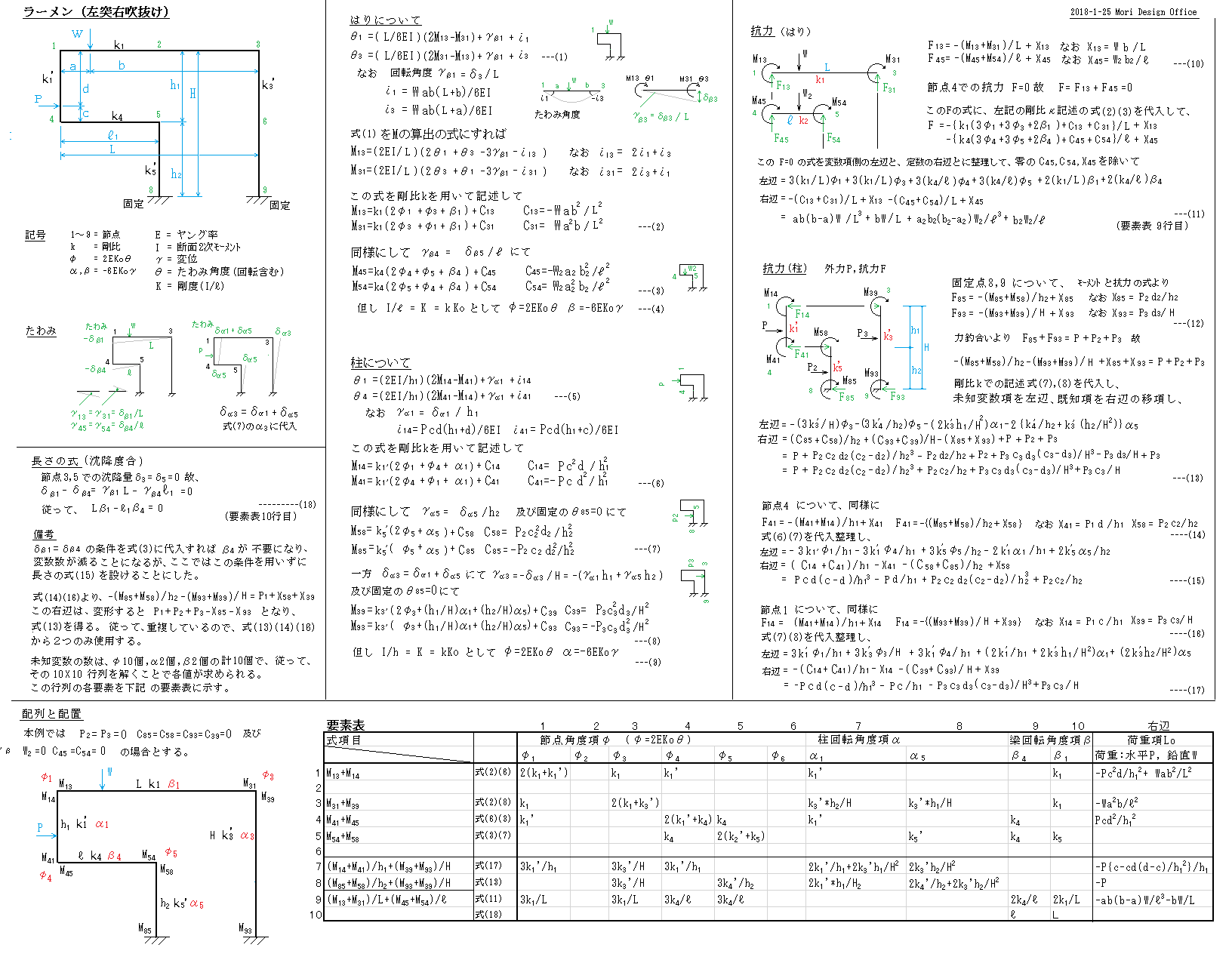

■本例の計算対象:ラーメン構造(左突右吹抜け) 本例では、突出し構造にてその剛節点1,4では沈降が生じます。沈降節点1,4の一か所の典型的な場合であり、たわみ角法の計算は下記の如くになります。
なお、汎用計算ソフトに於いては、沈降はりに番号付けをし、沈降節点ごとに式を立てます。また、入力方法の簡易の為、番号付けを碁盤目の方法としてます。
従って、本例での要素表では、行2,6 及び列2,6が空白としてます。

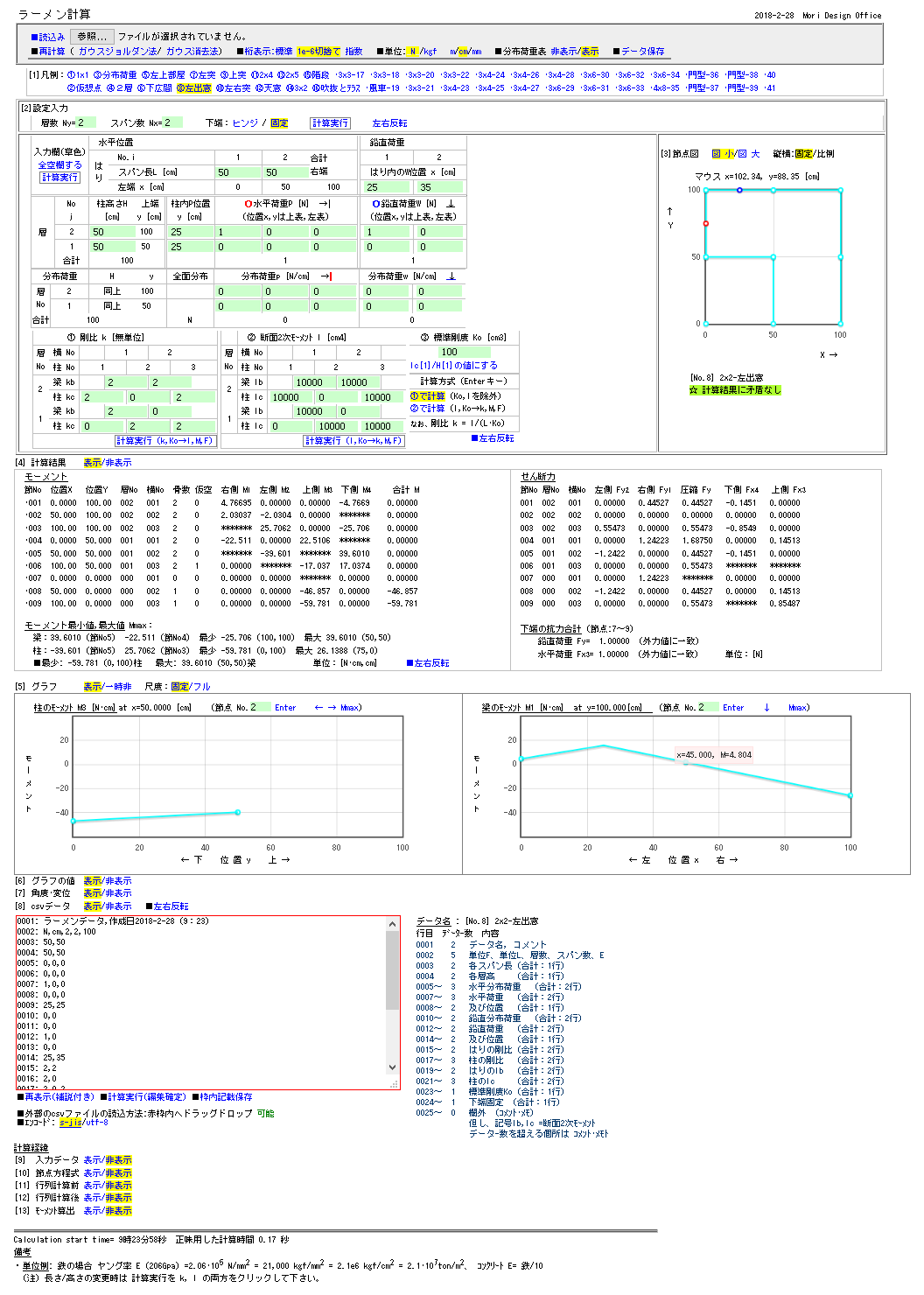

・実例画面: ラーメン計算画面(左突右吹抜け)    ・参照: ラーメン計算(中央沈) ラーメン計算(凡例一覧) ラーメン計算画面説明     ・通信販売:計算実践   Copyright(C) Mori Design office All rights Reserved
