[計算画面説明]

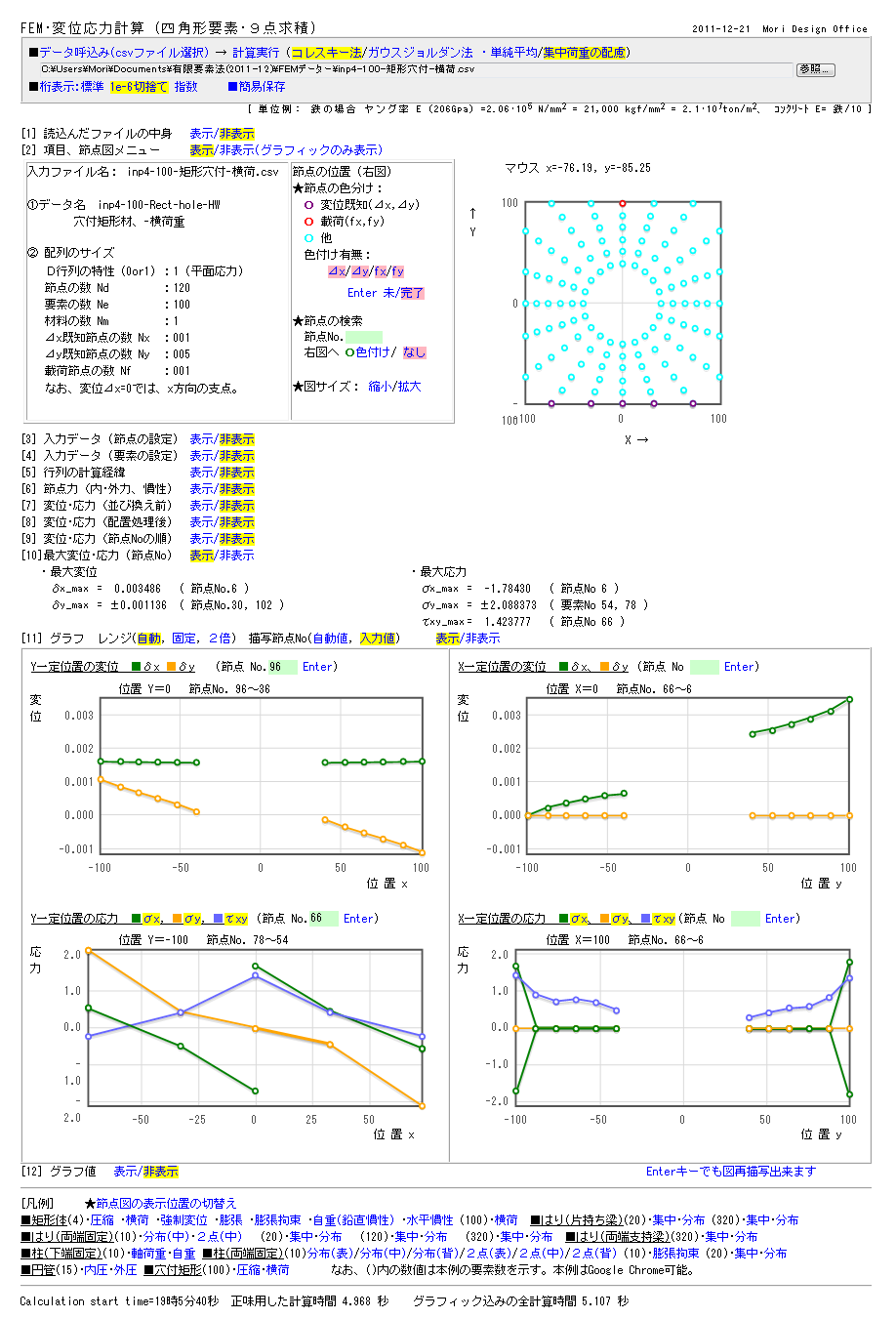

下記画面は、有限要素法による応力解析の為、IEブラウザーにてcsvデータ呼込みによる計算実行を行っている画面です。
表示メニュー(入力データ、行列の計算経緯、節点力、変位、応力(荷重下色付け))、及びグラフィックにて、計算の仕組みが判り易くなっています。
■ソフト概要 ： 計算方法(求積法９点 及び 応力値の分布配置処理、 集中荷重の配慮)。JavaScript及びJqueryを含むHTMLファイル(200KB)
■節点図 ： XY位置、固定点、荷重点が表示。 既知点の表示/非表示。節点Noの検索。図の拡大縮小。マウスオーバーで節点Noの表示。
■変位グラフ ： 縦軸に 節点変位δx,δy 横軸にX位置、Y位置。 マウスオーバーで節点Noと変位の表示。
■応力値グラフ ： 縦軸に 節点応力値σx,σy,τ 横軸にX位置、Y位置。 各応力の表示/非表示。マウスオーバーで節点Noと応力値の表示。
■凡例(画面下部)： 30以上のデータ例(プログラムに内蔵)。 同データのcsvファイル(外部添付)の名称の表示。
凡例については、高速動作のGoogleChromeブラウザーが可能です。
|
