強度計算･実践への一歩
[ねじりを受ける楕円断面]
Dated 2013-11-22 Mori Design Office

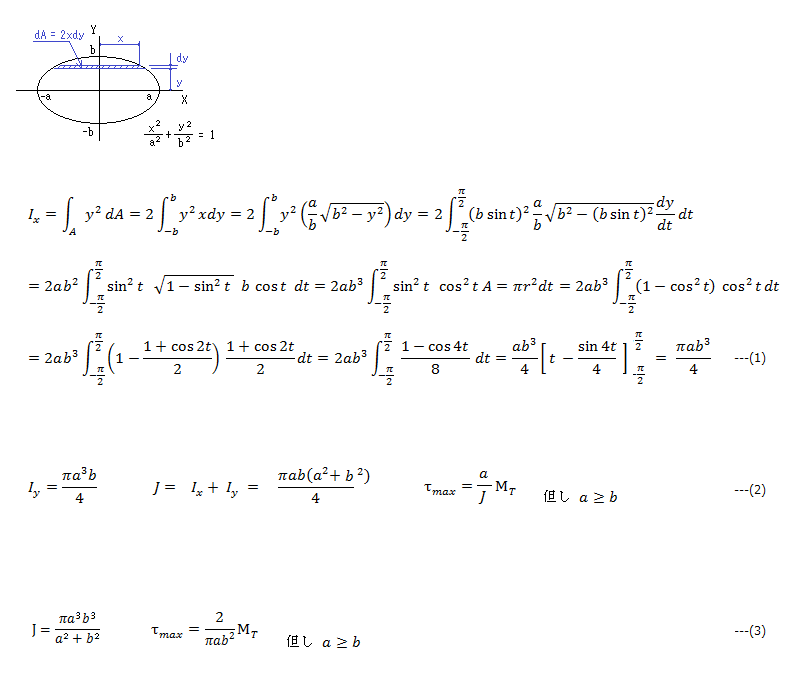

楕円の断面２次モーメント(慣性モーメント)Ix,Iy、及び極２次モーメント(ねじり定数)J の式は
下記の如く求められる。
従って、ねじりモーメントMT の作用下のねじりせん断応力τは、
（注）なお、サンブナンのねじり定数J およびねじりせん断応力τは、下記式(3)となっている
（ねじり剛性 参照）。
この場合のせん断応力は、最大値が短径端に生じ、楕円が扁平ほど上式(2)よりやや大きい値となる。
