強度計算・実践への一歩
ラーメン
(補強材付)
2014-3 Mori Design Office

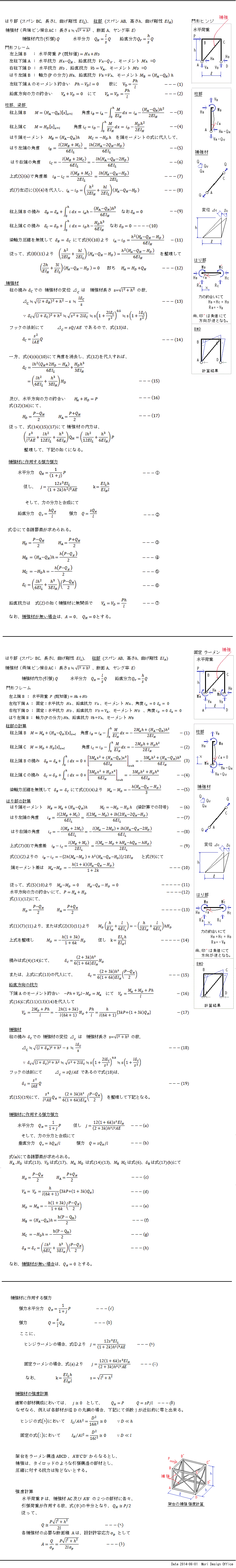

ラーメン構造において、水平荷重対策に右図の如くの補強とした場合の強度計算の為、
抗力及びモーメントの式を誘導します。 なお、はり計算の方法とします。
・
ヒンジ・ラーメン(補強材付)
、
固定・ラーメン(補強材付)
→ 参考:
門形 ラーメン(補強材無し)
・
計算例
:
架台の補強設計
ヒンジ・門形 ラーメン
(補強材付)
固定・門形 ラーメン
(補強材付)
計算例
架台の補強設計
地震荷重(水平荷重): P
