強度計算･実践への一歩
ラーメン
（はり計算解法）
2014-3 Mori Design Office

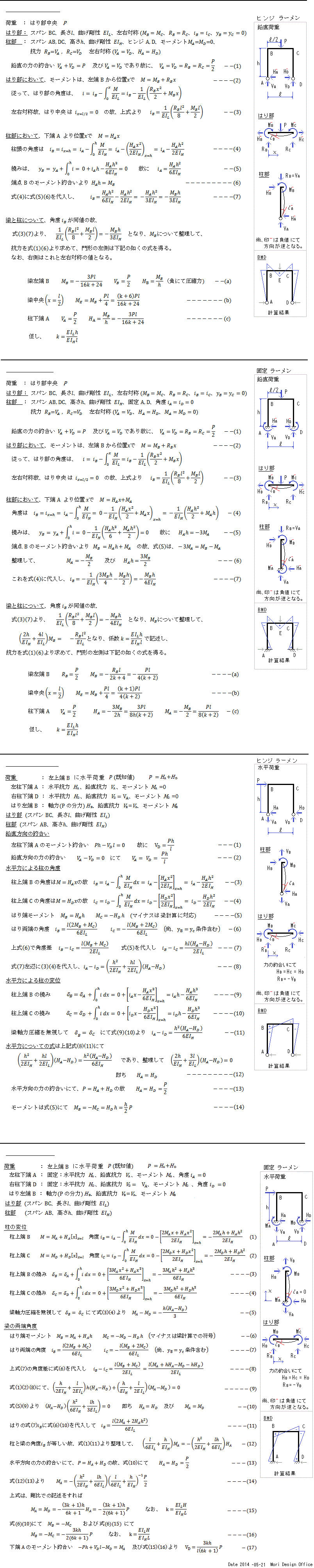

門形ラーメンに作用する、抗力及びモーメントの式を、はり計算の方法で式誘導を説明します。
参照：
ラーメン（たわみ角法）
・鉛直荷重：
ヒンジラーメン
、
固定ラーメン
・水平荷重：
ヒンジラーメン
、
固定ラーメン
→ 計算類似：
補強付ラーメン（水平荷重対策）
□
ヒンジ･門形 ラーメン (鉛直荷重)
固定･門形 ラーメン (鉛直荷重)
ヒンジ･門形 ラーメン (水平荷重)
固定･門形 ラーメン (水平荷重)
ヒンジ･門形 ラーメン (鉛直荷重)
固定･門形 ラーメン (鉛直荷重)
ヒンジ･門形 ラーメン (水平荷重)
固定･門形 ラーメン (水平荷重)
ヒンジ･門形 ラーメン (鉛直荷重)
固定･門形 ラーメン (鉛直荷重)
ヒンジ･門形 ラーメン (水平荷重)
固定･門形 ラーメン (水平荷重)
