強度計算・実践への一歩
ラーメン
(たわみ角法)
2014-5 Mori Design Office

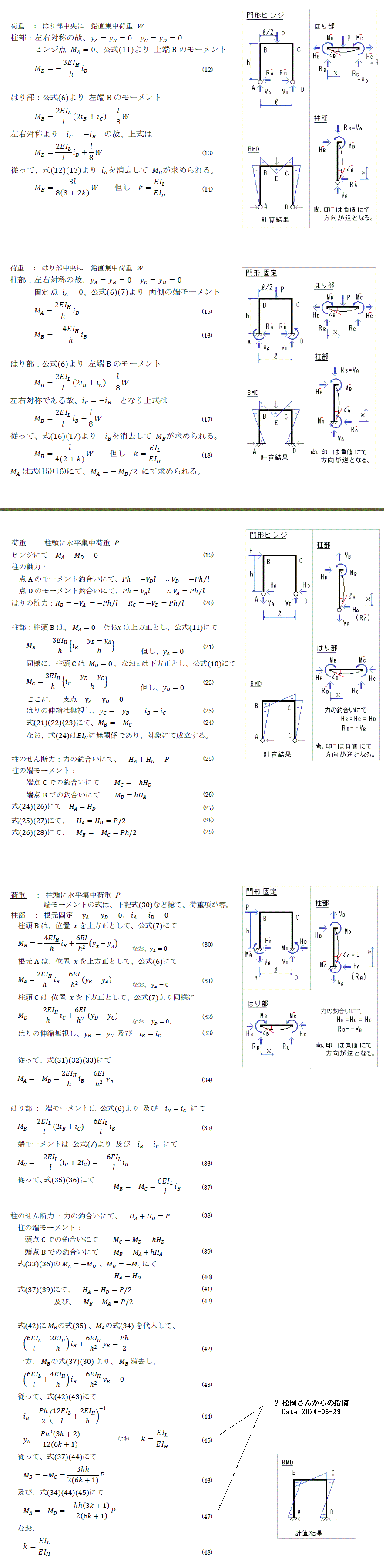

門形ラーメンに作用する、抗力及びモーメントの式を、
たわみ角法
を用いて導きます。
但し、端モーメントのプラス方向は、ここでは梁計算のと同じとします。 参照:
ラーメン(はり計算解法)
・鉛直荷重:
ヒンジラーメン
、
固定ラーメン
・水平荷重:
ヒンジラーメン
、
固定ラーメン
ヒンジ・門形 ラーメン (鉛直荷重)
固定・門形 ラーメン (鉛直荷重)
ヒンジ・門形 ラーメン (水平荷重)
固定・門形 ラーメン (水平荷重)
