■本例の計算対象：溝形鋼 (Channel 100x50)

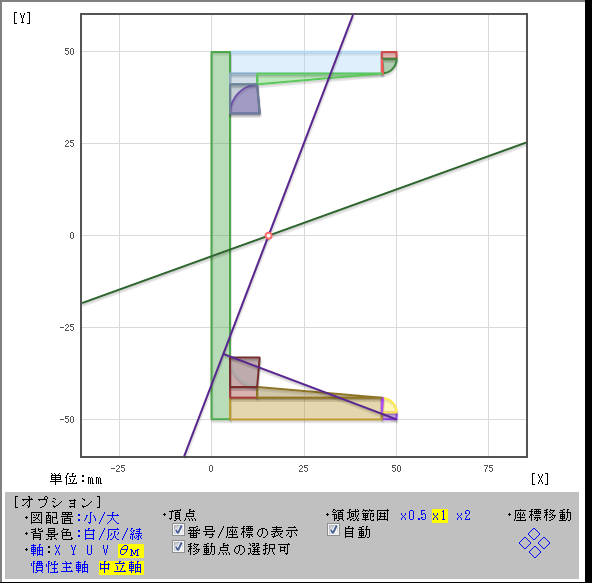

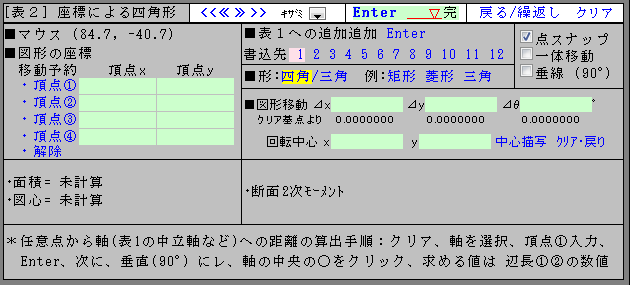

･下記画面は、曲げモーメントMに対する最大曲げ応力(σmax＝M/Z)を求める為の、断面係数Zを算出するソフトの実行画面。 ･本例の配置モードは、図サイズ大です。 表１にデータ値(草色)が入力され、計算結果(薄紫色)が表示されています。 17個の図形の組合せで、全体図形(溝形鋼)の 断面２次モーメント及び断面係数が計算されています。 ■本例では、外力の曲げモーメントの方向角度θM=20°(図描写の緑線)で、中立軸(図描写の紫線)が算出されてます。 ■形材のオプションにて、本部材(溝形鋼)を形材としてデータ入力及び図心からの最遠距離も自動入力されます。 (但し、本例では + ･ - の選択がされていなく 合計計算及び図描写は実行されていない状態です。) |
|
| |
|
|
|
|
