■本例の計算対象：I形鋼 (150x100x9)

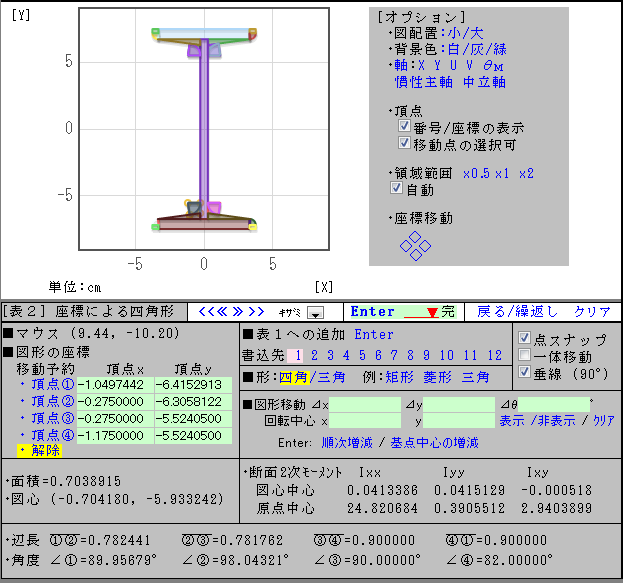

･下記画面は、曲げモーメントMに対する最大曲げ応力(σmax＝M/Z)を求める為の、断面係数Zを算出するソフトの実行画面。 ･表１にデータ値(草色)が入力され、計算結果(薄紫色)が表示されています。２７個の図形の合成で、全体図形の断面２次 モーメント及び断面係数が計算されています。 ■外力の曲げモーメントが任意の方向角度θMでの、中立軸･断面２次モーメント及び断面係数が計算できます。 ■形材の項目を利用すれば、２７個の図形の合成を形材図形１個で代用でき、任意位置での計算が出来ます。なお、計算オ プションの機能を用いて、現在の合計値を一個の形材としてデータ入力でき、図心からの最遠距離も自動入力されます。 →断面計算-画面説明 |
■本ソフトの概要 対象形状 矩形、台形、三角形、円、楕円、扇形、弓形、形材 及びこれ等の複合形状(加減算) 算出値 重心、慣性主軸、中立軸、最遠距離(形材では入力値)、 断面の2次モーメント/相乗モーメント/主2次モーメント、断面係数 その他 表２での座標値による台形･三角形、図形のマウスクリック(点スナップ機能)。 表２の表１への挿入/戻り。曲げモーメントの方向角度の入力。各図形の描写表示/非表示。 (但し、形材の描写は、重心、腰部辺または中心線) 操作関係 入力値の連続増減。指数表示。形状描写の領域及び上下左右。データの保存/呼出し。 |
|
・実例画面：
断面計算画面(山形)
断面計算画面(溝形)、
・ソフト操作：
断面-画面説明、
断面-寸法説明、
・参考理論： 断面特性の式(基本図形)、 断面係数の式(座標移動など)、 非対称断面の計算式、 ・通信販売：計算実践 Copyright(C) Mori Design office All rights Reserved |
